    La base, le couvercle du compartiment de connexion avec joint EPDM et vis de montage pour platine, rail DIN... Versions -3 et -L3 : couvercle transparent avec joint PUR, charnières, système de verrouillage; Version FC : Plastron étanche en polycarbonate avec joint PUR et vis de couvercle.

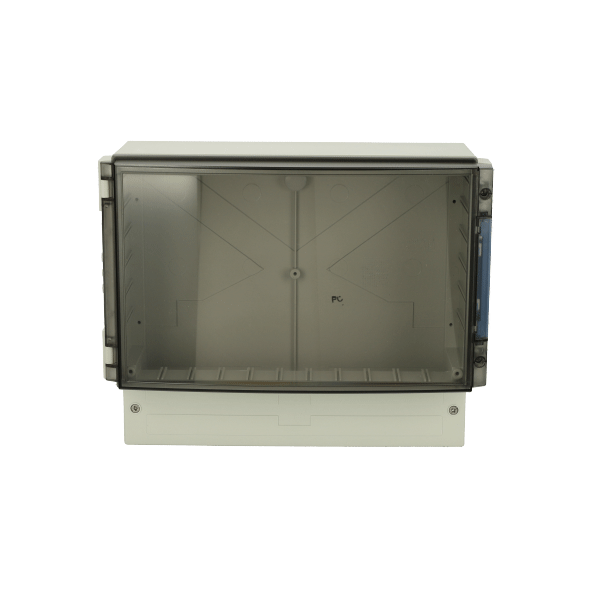

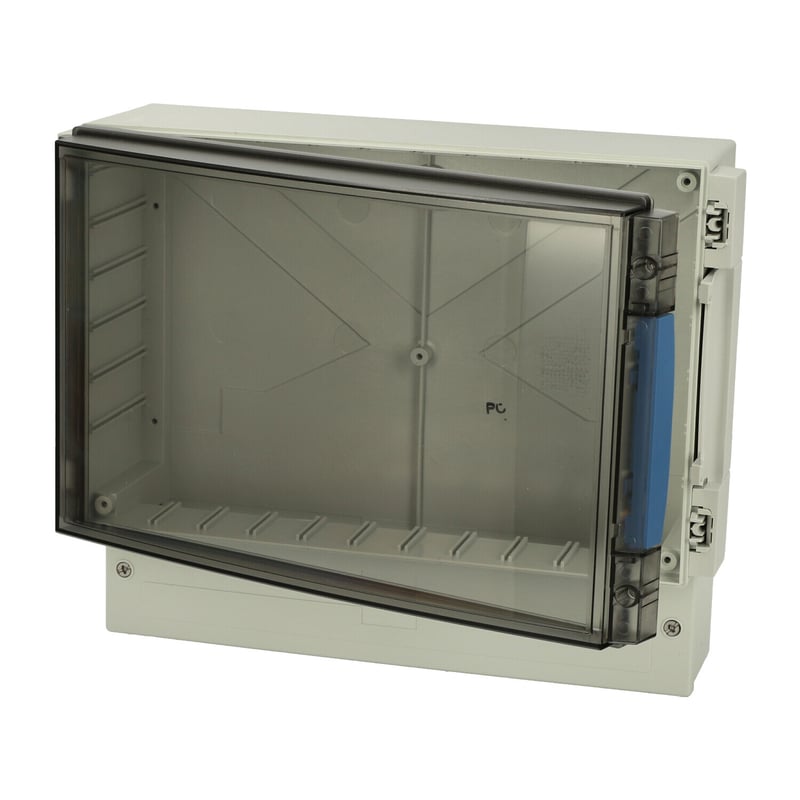

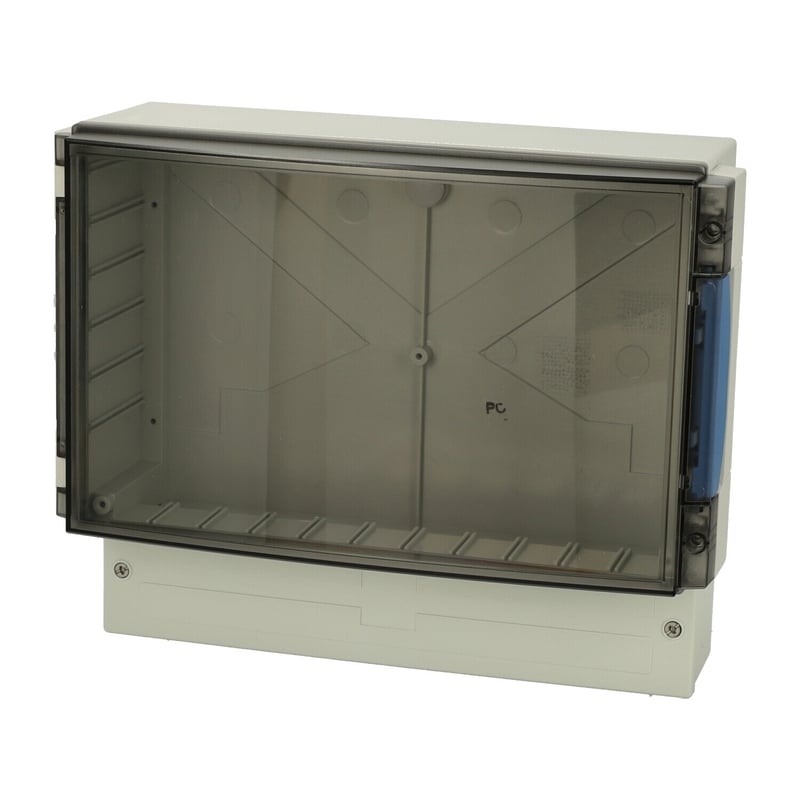

Cardmaster / CARDMASTER 30/25 / ABS 30/25-3

ABS 30/25-3 7585019

Dimensions 320 x 260 x 129

Comprend : La base, le couvercle du compartiment de connexion avec joint EPDM et vis de montage pour platine, rail DIN... Versions -3 et -L3 : couvercle transparent avec joint PUR, charnières, système de verrouillage; Version FC : Plastron étanche en polycarbonate avec joint PUR et vis de couvercle.

IP65; IK07

Code article : 7585019 Télécharger la fiche produit

Fiche technique

Produit

Code article : 7585019

Désignation : Boîtier ABS

Remarques : Couvercle transparent fumé avec charnières

Emballage : 1

Unité : Unité

Code EAN : 6418074056795

Classification ETIM : EC000261

Dimensions :

Longueur en mm : 320

Largeur en mm : 260

Hauteur en mm : 129

Matériaux :

Matériau : ABS

Couleur de l'embase : RAL_7035

Couleur du couvercle : Smoked grey

Matériau du joint : TPE

Températures :

Température en °C (en utilisation continue) : -40 … 60

Caractéristiques techniques :

Standards EN 62208:2011, IEC 62208:2011

Indice de protection (EN 60529): IP65

Résistance aux chocs (EN 62262): IK07

entièrement isolé : Entièrement isolé

Sans Halogène : Yes

Auto-extinguibilité : UL 94 HB

Test du fil incandescent (IEC 60695): 650C

Retrouvez ce produit dans les supports suivants : :

Cardmaster / CARDMASTER 30/25 / ABS 30/25-3

Plans

Fichiers CAO

Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.

Contact

Accessoires

FP 30/25

Face avant (Aluminium), pour boîtiers:
(290 x 190 x 1.5)

MP 30/25

Platine de montage, pour boîtiers:
(282 x 215 x 1.5)

FC PC 30/25

Plastron en Polycarbonate, pour boîtiers:
(296 x 196 x 30)

Sample image

Order symbol : ABS 30/25-3

Code article : 7585019

Désignation : Boîtier ABS

Remarques : Couvercle transparent fumé avec charnières

Code EAN : 6418074056795

Dimensions :	Height	Width	Depth
mm :	320	260	129

Matériaux :
Matériau :	ABS
Couleur de l'embase :	RAL_7035
Couleur du couvercle :	Smoked grey
Matériau du joint :	TPE

Températures :
Temperature °C (continuous) :	-40 … 60

Accessoires :
FP 30/25	Face avant (Aluminium), pour boîtiers: (290 x 190 x 1.5)
MP 30/25	Platine de montage, pour boîtiers: (282 x 215 x 1.5)
FC PC 30/25	Plastron en Polycarbonate, pour boîtiers: (296 x 196 x 30)

Caractéristiques techniques :
Ingress protection (EN 60529):	IP65;
Résistance aux chocs (EN 62262):	IK07;
electrical_insulation :	Entièrement isolé
Sans Halogène :	Yes
Résistance aux UV :	-
Auto-extinguibilité :	UL 94 HB
Glow Wire Test (IEC 695-2-1) °C :	650C

Certificates :
SGSFIMKO_CARDpc
