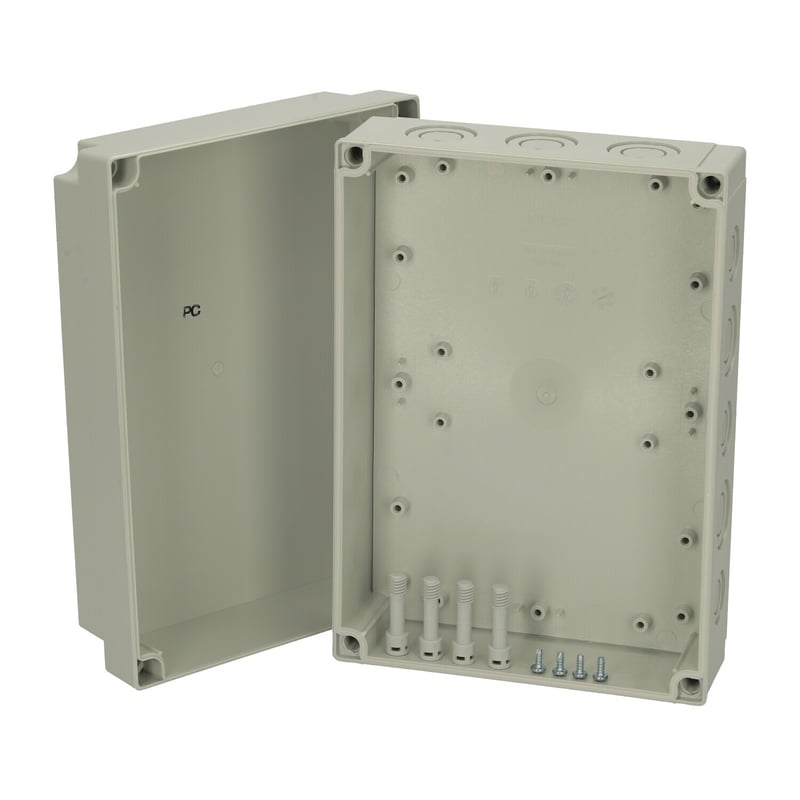

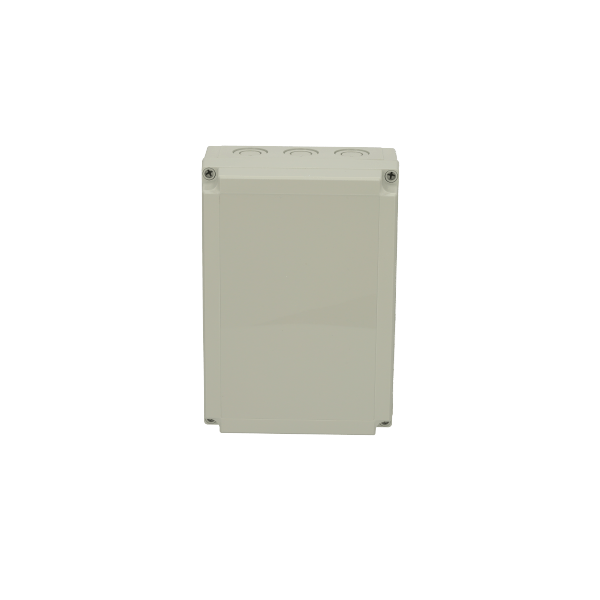

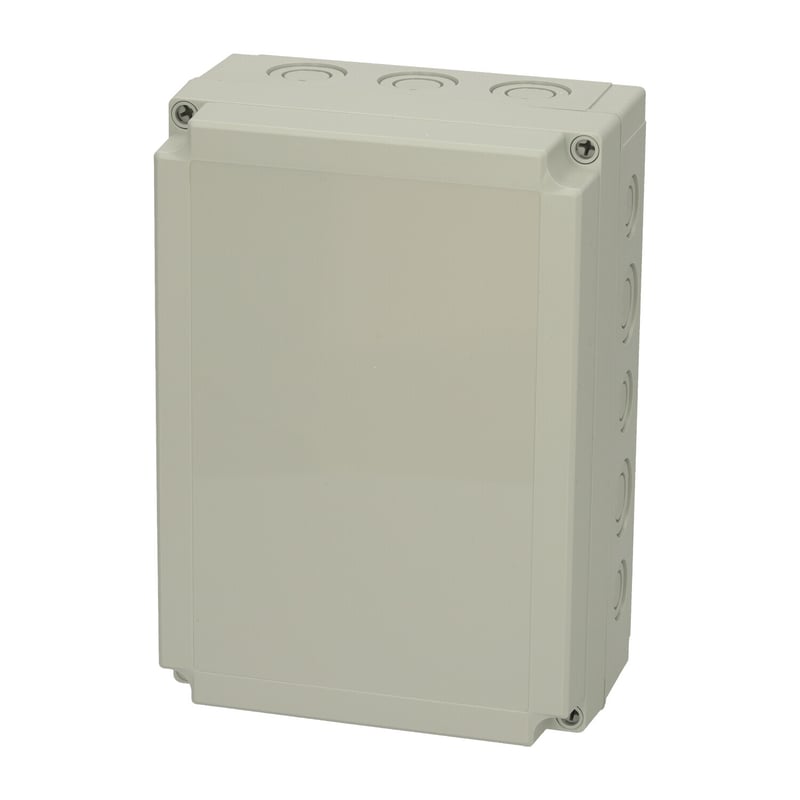

PCM 200/100 G 6016327
Dimensions 255 x 180 x 100
Comprend : Base avec joint TPE, vis de montage et couvercle avec vis en polyamide.
- IP66; IP67; IK08
Fiche technique
Code article : 6016327
Désignation : Boîtier Polycarbonate, Métrique
Remarques : Couvercle gris
Emballage : 4
Unité : Unité
Code EAN : 6418074038159
Classification ETIM : EC000261
Longueur en mm : 255
Largeur en mm : 180
Hauteur en mm : 100
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : RAL 7035 -light grey
Matériau du joint : TPE
Température en °C (en utilisation continue) : -40 … 80
Standards EN 62208:2011, IEC 62208:2011
Indice de protection (EN 60529): IP66IP67
Résistance aux chocs (EN 62262): IK08
entièrement isolé : Entièrement isolé
Sans Halogène : Yes
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
/ /
Plans
Fichiers CAO
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
Certificats et Déclarations
Catalogues
Contact
Accessoires
PCM 200/100 G
Sample image
Order symbol : PCM 200/100 G
Code article : 6016327
Désignation : Boîtier Polycarbonate, Métrique
Remarques : Couvercle gris
Code EAN : 6418074038159
Comprend : Base avec joint TPE, vis de montage et couvercle avec vis en polyamide.
| Dimensions : | Height | Width | Depth |
|---|---|---|---|
| mm : | 255 | 180 | 100 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | RAL 7035 -light grey |
| Matériau du joint : | TPE |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| MIN 20 |
Rail DIN 15 (Acier galvanisé), pour boîtiers:
(225 x 15 x 1) |
| HFP 180 | Kit de charnières (2 pcs avec vis) |
| MIN 15 |
Rail DIN 15 (Acier galvanisé), pour boîtiers:
(150 x 15 x 1) |
| MIV 200 |
Platine de montage (Acier galvanisé), pour boîtiers:
(223 x 148 x 1.5) |
| FP A 200/180 |
Face avant (Aluminium), pour boîtiers:
(237 x 170 x 1) |
| MIV 15 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(150 x 35 x 7.5) |
| FP 22046 |
Kit de pattes de fixation
(35 x 16 x 10) |
| MIV 20 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(225 x 35 x 7.5) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Résistance aux chocs (EN 62262): | IK08; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Yes |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| Certificate FI 40847 | |
