    podstawę, pokrywę przedziału zaciskowego z uszczelką EPDM i śruby montażowe. Wersja -3 i -L3 dodatkowo: przezroczystą, przyciemnianą pokrywę z uszczelką PUR, zawiasami i zatrzaskiem. Wersja FC dodatkowo: panel czołowy z poliwęglanu z uszczelką PUR i śrubami.

Cardmaster / CARDMASTER 17/16 L / ABS 17/16-L3

ABS 17/16-L3 7585105

Wymiary 188 x 160 x 106

Zawiera : podstawę, pokrywę przedziału zaciskowego z uszczelką EPDM i śruby montażowe. Wersja -3 i -L3 dodatkowo: przezroczystą, przyciemnianą pokrywę z uszczelką PUR, zawiasami i zatrzaskiem. Wersja FC dodatkowo: panel czołowy z poliwęglanu z uszczelką PUR i śrubami.

IP66; IP67; IK07

Kod produktu : 7585105 Pobierz kartę katalogową

Dane techniczne

Produkt:

Kod produktu : 7585105

Opis: : Obudowa ABS

Uwagi: : z przezroczystą przyciemnianą pokrywą

Opakowanie zbiorcze: : 4

Jednostka : Ilość sztuk

EAN : 6418074056764

Kategoria ETIM: : EC000261

Wymiary :

Wysokość (mm) : 188

Szerokość (mm) : 160

Głębokość (mm) : 106

Materiały :

Materiał: : ABS

Kolor podstawy : RAL_7035

Kolor pokrywy : Smoked grey

Materiał uszczelki : TPE

Zakresy temperatur pracy: :

Temperatura °C (prace ciągła) : -40 … 60

Ochrona i odporność: :

Standards EN 62208:2011, IEC 62208:2011

Stopień ochrony (EN 60529): IP66IP67

Wytrzymałość mechaniczna (EN 62262): IK07

Izolacja elektryczna : Całkowita izolacja

Produkt bez halogenowy : Yes

Klasa palności : UL 94 HB

Próba rozżarzonego drutu: (IEC 60695): 650C

Ścieżka w drzewie katalogu: :

Cardmaster / CARDMASTER 17/16 L / ABS 17/16-L3

Rysunki wymiarowe

Bloki CAD

Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika

Kontakty

Akcesoria

FP 17/16

Płyta czołowa (aluminium), dla obudów:
(160 x 100 x 1.5)

MP 17/16

Płyta montażowa (stal ocynkowana), dla obudów:
(136 x 133 x 1.5)

FC PC 17/16

Płyta czołowa z ramką (PC), dla obudów:
(166 x 106 x 16)

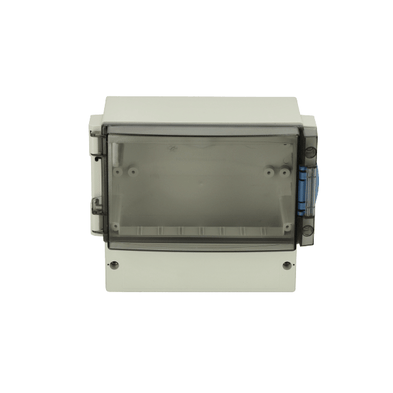

Sample image

Order symbol : ABS 17/16-L3

Kod produktu : 7585105

Opis: : Obudowa ABS

Uwagi: : z przezroczystą przyciemnianą pokrywą

EAN : 6418074056764

Wymiary :	Height	Width	Depth
mm :	188	160	106

Materiały :
Materiał: :	ABS
Kolor podstawy :	RAL_7035
Kolor pokrywy :	Smoked grey
Materiał uszczelki :	TPE

Zakresy temperatur pracy: :
Temperature °C (continuous) :	-40 … 60

Akcesoria :
FP 17/16	Płyta czołowa (aluminium), dla obudów: (160 x 100 x 1.5)
MP 17/16	Płyta montażowa (stal ocynkowana), dla obudów: (136 x 133 x 1.5)
FC PC 17/16	Płyta czołowa z ramką (PC), dla obudów: (166 x 106 x 16)

Ochrona i odporność: :
Ingress protection (EN 60529):	IP66; IP67;
Wytrzymałość mechaniczna (EN 62262):	IK07;
electrical_insulation :	Całkowita izolacja
Produkt bez halogenowy :	Yes
Odporność na UV :	-
Klasa palności :	UL 94 HB
Glow Wire Test (IEC 695-2-1) °C :	650C

Certificates :
