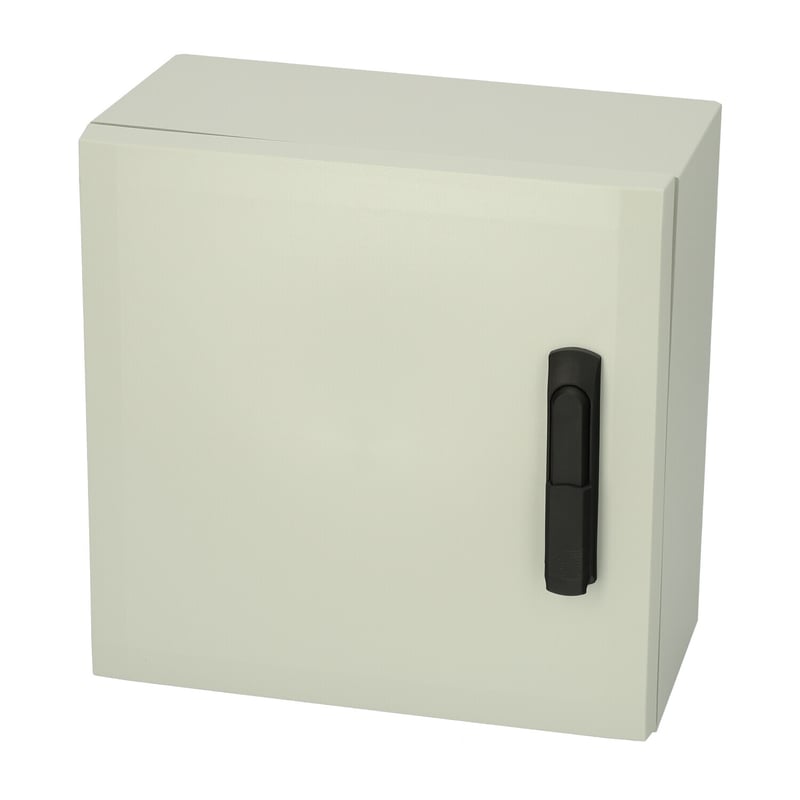

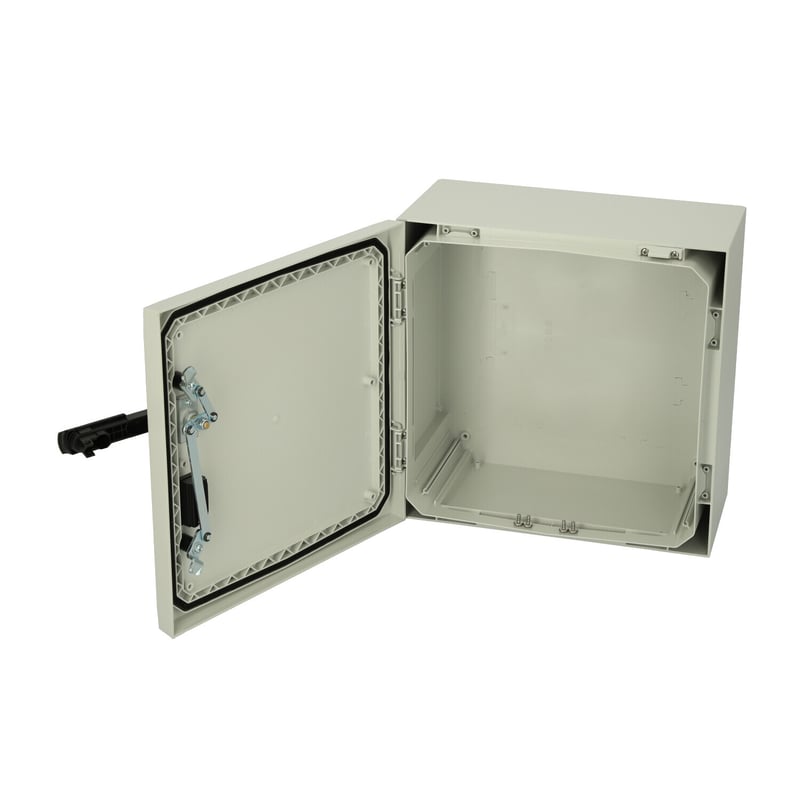

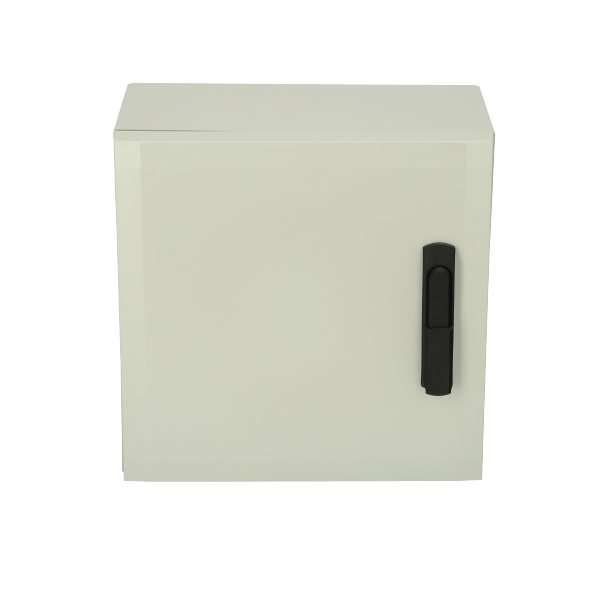

    Schaltschrankunterteil, Tür mit PUR-Dichtung, Montageplatte (Stahl, verz.), Montageschrauben. 3mm Doppelbartvorreiber. S Version mit 2-Punktverschluß und Schwenkhebel. Türführung integriert.

ARCA IEC / ARCA 404021 / ARCA 404021S No MP

ARCA 404021S No MP 8120089N

Abmessungen 400 x 400 x 210

Bestehend aus : Schaltschrankunterteil, Tür mit PUR-Dichtung, Montageplatte (Stahl, verz.), Montageschrauben. 3mm Doppelbartvorreiber. S Version mit 2-Punktverschluß und Schwenkhebel. Türführung integriert.

IP66; IK10

Artikel-Nr.: : 8120089N Download Datenblatt

Technische Daten

Produkt

Artikel-Nr. : 8120089N

Beschreibung : Wandschaltschrank, PC

Anmerkungen : Tür grau, Schwenkhebel

Verpackungseinheit: : 1

Einheit: : Stück

EAN: : 6418074086976

ETIM: : EC000261

Abmessungen :

Höhe (mm) : 400

Breite (mm) : 400

Tiefe (mm) : 210

Materialien: :

Material: : Polycarbonat

Farbe Unterteil: : RAL_7035

Farbe Deckel: : RAL 7035 -light grey

Dichtungsmaterial: : Polyurethan

Temperaturbereiche: :

Temperatur °C (Dauergebrauch) : -40 … 80

Klassifizierung: :

Standards EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012

Schutzart (EN 60529): (EN 60529): IP66

Schlagfestigkeit (EN 62262): (EN 62262): IK10

Elektrische Isolierung: : Vollständig isoliert

Halogenfrei (DIN/VDE 0472, Teil 815) : Ja

UV-Beständigkeit: : UL 746C

Brandklassifikation: : UL 94 5VA

Glühdrahttest (IEC 695-2-1): (IEC 60695): 960C

UL Type : NEMA 1, 4, 4X, 12 and 13

Dieses Produkt ist in folgenden Katalogen zu finden: :

ARCA IEC / ARCA 404021 / ARCA 404021S No MP

Maßzeichnungen

8120089_FIBOX Arca IEC 404021S DIM.jpg

CAD-Dateien

Bitte beachten Sie, dass wir Ihre Erlaubnis benötigen, damit Sie die CAD-Dateien einsehen können.

FAQ

Open Support & FAQ

Kataloge

Open Downloadables

Kontakt

Zubehör

IDS ARCA 4040

Inner door set
(380 x 380 x 30)

MPX ARCA 4040

Mounting plate (350x350 mm)
(350 x 350 x 15)

MPMP ARCA 4040

Mounting plate multiperforated (350x350x2 mm - ⌀3.6 mm)
(350 x 350 x 1.5)

DRS ARCA 404021

DIN rail frame set
(380 x 380 x 30)

MPS ARCA 4040

Montageplatte (350x350x2 mm)
(350 x 350 x 2)

MPP ARCA 4040

Mounting plate perforated (350x350x2 mm - 26x11 mm)
(350 x 350 x 2)

PMK ARCA 40

Mastbefestigung, (Set), Mast ⌀100-300mm
(385 x 285 x 35)

Sample image

Order symbol : ARCA 404021S No MP

Artikel-Nr. : 8120089N

Beschreibung : Wandschaltschrank, PC

Anmerkungen : Tür grau, Schwenkhebel

EAN: : 6418074086976

Abmessungen :	Höhe	Breite	Tiefe
mm :	400	400	210

Materialien: :
Material: :	Polycarbonat
Farbe Unterteil: :	RAL_7035
Farbe Deckel: :	RAL 7035 -light grey
Dichtungsmaterial: :	Polyurethan

Temperaturbereiche: :
Temperature °C (continuous) :	-40 … 80

Zubehör :
IDS ARCA 4040	Inner door set (380 x 380 x 30)
MPX ARCA 4040	Mounting plate (350x350 mm) (350 x 350 x 15)
MPMP ARCA 4040	Mounting plate multiperforated (350x350x2 mm - ⌀3.6 mm) (350 x 350 x 1.5)
DRS ARCA 404021	DIN rail frame set (380 x 380 x 30)
MPS ARCA 4040	Montageplatte (350x350x2 mm) (350 x 350 x 2)
MPP ARCA 4040	Mounting plate perforated (350x350x2 mm - 26x11 mm) (350 x 350 x 2)
PMK ARCA 40	Mastbefestigung, (Set), Mast ⌀100-300mm (385 x 285 x 35)

Klassifizierung: :
Ingress protection (EN 60529):	IP66;
Schlagfestigkeit (EN 62262): (EN 62262):	IK10;
electrical_insulation :	Vollständig isoliert
Halogenfrei (DIN/VDE 0472, Teil 815) :	Ja
UV-Beständigkeit: :	UL 746C
Brandklassifikation: :	UL 94 5VA
Glow Wire Test (IEC 695-2-1) °C :	960C
UL Type	NEMA 1, 4, 4X, 12 and 13
